I den intrikate verden av rørsystemer er det å velge riktig ventil av største viktighet, sikkerhet og kostnadseffektivitet. To arbeidshester dominerer industrielle applikasjoner: portventil og kuleventilen. Selv om begge tjener det grunnleggende formålet med å stoppe eller tillate flyt, skiller deres design, drift og ideelle bruk betydelig.
1. Design og mekanisme: kjerneskillet

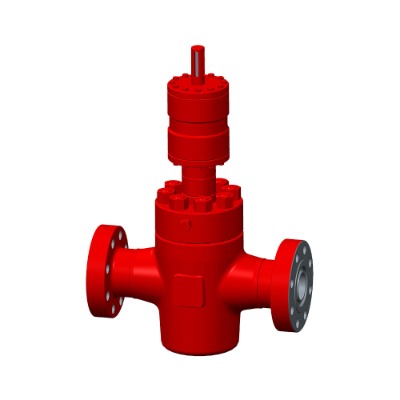

Gateventil: Denne ventilen fungerer på et enkelt lineært bevegelsesprinsipp. En solid, kileformet eller parallell ansiktet "port" beveger seg vinkelrett på strømningsbanen. Å vri håndhjulet hever eller senker denne porten til eller ut av væskens vei. Når den er helt åpen, trekker porten seg helt inn i ventilponnetten, og tilbyr en rett gjennom, full boreåpning som minimerer trykkfallet.
Ballventil: Som navnet tilsier, bruker denne ventilen en sfærisk ball med et hull (boring) gjennom sentrum. Å rotere ballen 90 grader via en spak eller giroperatør justerer boret med røret for strømning eller plasserer den faste siden av ballen vinkelrett på blokkeringen.
2. Funksjon: Isolasjon vs. kontroll (og isolasjon)
Portventil: først og fremst for isolasjon. Portventiler er designet for å være helt åpne eller helt lukkede. Deres langsomme operasjon minimerer vannhammer. Portventiler utmerker seg i applikasjoner som krever minimalt trykkfall når det er åpent og positivt avstengning når de er lukket, spesielt med tyktflytende væsker eller slamming der skyveporten kan skjære gjennom avsetninger. De er ikke egnet til å struke eller regulere flyt. Delvis åpning forårsaker vibrasjoner, rask slitasje av porten og setene, og potensiell skade på ventillegemet.
Ballventil: Utmerket isolasjon og begrenset gass. Kuleventiler gir positiv, boble-tette avstengning med en enkel 90-graders sving, noe som gjør dem ideelle for rask isolasjon. Designet deres gir generelt mulighet for en viss gassvne, selv om det ikke er deres primære funksjon og kan forårsake erosjon av de myke setene over tid, spesielt med høyhastighetsstrømmer. De tilbyr pålitelig tetning i både lavt og høytrykksapplikasjoner.
3. Operasjon og hastighet
Gateventil: Sakte drift. Åpning eller lukking av en portventil krever flere svinger av håndhjulet (ofte flere revolusjoner). Denne langsomme operasjonen er gunstig for å forhindre vannhammer, men er upraktisk der rask avstengning er kritisk.
Ballventil: Rask drift. Kvart-sving (90-graders) drift av kuleventiler gir ekstremt rask åpning og lukking, noe som gjør dem ideelle for nødavstengningsapplikasjoner.
4. Flytegenskaper og trykkfall
Portventil: Minimal trykkfall (når det er helt åpent). Fullboringsdesignet til en portventil betyr at når den er fullstendig trukket tilbake, er strømningsbanen praktisk talt ubegrenset, noe som resulterer i veldig lavt trykktap-en viktig fordel i lange rørledninger eller systemer der energieffektiviteten er kritisk.
Ballventil: Generelt full boring eller redusert boring. Kuleventiler er tilgjengelige som "full port" (borediameter samsvarer med rør -IDen) eller "redusert port" (borediameter mindre enn rør -ID). Fullportkuleventiler Tilbyr trykkfall som ligner på en portventil. Reduserte porterversjoner innfører høyere trykkfall, men er mindre og billigere.
5. Tetning og vedlikehold
Portventil: Forsegling er avhengig av kilevirkningen til porten mot setene. Selv om den er effektiv når den er ny, kan glidebevegelsen føre til slitasje over tid, og potensielt kompromittere tetningen. Å ompakke STEM -tetningen er vanlig vedlikehold. Stigende stamdesign gir en visuell indikator på ventilposisjonen.
Ballventil: Tetning oppnås ved at ballen presser mot spenstige (ofte PTFE) seter. Denne designen gir utmerket, boble-tette avstengning. Seter kan ha på seg, spesielt hvis de brukes til gass, men er generelt utskiftbare. STEM -tetninger krever også sporadisk vedlikehold.
6. Typiske applikasjoner: Hvor hver skinner
Portventil:
Vanndistribusjonsnettverk (hovedlinjer, utslipp av pumpe)
Power Plants (Steam Service, Feedwater)
Olje og gass (isolasjon på rå linjer, tyktflytende væsker)
Slurry og høye faste applikasjoner
Applikasjoner som krever full boring, lavt trykkfall
Ballventil:
Prosessindustrier som krever rask avstengning (kjemisk, petrokjemisk)
Drivstoffgasslinjer
Instrumentisolasjon
Kjølevannssystemer
Av/på plikter i HVAC
Applikasjoner som krever boble-tight tetning
Portventilen forblir uunnværlig for applikasjoner som krever minimal strømningsbegrensning og robust isolasjon i helt åpne eller lukkede posisjoner, spesielt med utfordrende væsker. Kuleventiler gir enestående hastighet og tetningspålitelighet for av/på plikter. Forstå disse kjerneforskjellene-den lineære bevegelsen kontra kvart sving, full bore design kontra tetningsmekanisme og deres respektive styrker isolert kontra hastighet-gir fagfolk mulighet til å velge den optimale ventilen, sikre systemintegritet, sikkerhet og langsiktig ytelse.
